Magneto-induktivní (indukční) průtokoměry

kompletní průtokoměry

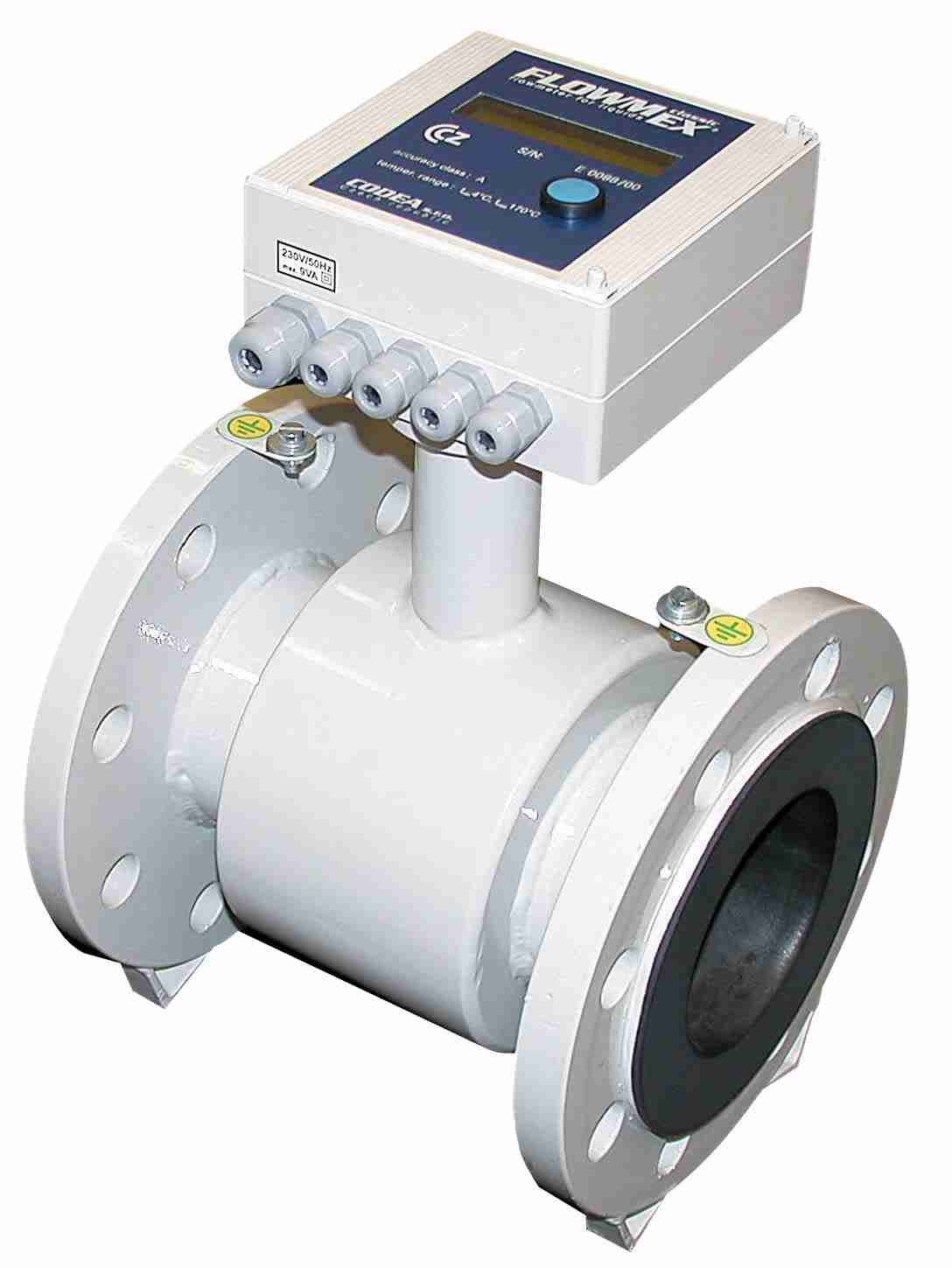

FLOWMEX®

Magneto-indukční průtokoměr FLOWMEX® CLASSIC  je určen pro měření množství protečeného kapalného média s vodivostí alespoň 2µS / cm (ideálně od 20µS / cm). Mezi nejběžnější aplikace patří použití pro měření průtoku ve vodárenských a kanalizačních systémech, v průmyslových a technologických procesech, na patách domů a jinde. Zvláštní varianty přístroje jsou FLOWMEX® food pro potravinářské aplikace a dávkovací FLOWMEX® dosing s výstupem pro ovládání elektromagnetických ventilů, nebo čerpadla.


Vlastnosti a specifikace:
  • Sendvičové nebo přírubové provedení
  • Rozsah vyráběných světlostí: DN 8 až DN 200  (rozsah průtoků od 0,03 až 1380 m3/hod)
  • Libovolná poloha snímače (při dodržení základních pravidel)
  • Výstelka teflon nebo pryž
  • Max. teplota media až 145°C dle výstelky
  • Krytí IP 67 standardně, na přání IP 68
  • Elektrody: stand. Nerez, na přání Hastelloy, titan, platina a další na dotaz
  • Široká škála možností dovybavení komunikačními moduly: impulsní výstupy, prahové výstupy/relé, proudový 4-20mA pro průtok, sériová komunikace ASC II, RS 232, RS 422, RS 485, infra, M-Bus, GSM brána
  • Datové archivy – až 25 fakturačních období
  • Napájení 230V/ 50Hz při příkonu 9 VA
Podrobné informace: pošlete nám poptávku




Bateriový magneto-indukční průtokoměr SITRANS FM MAG 8000

Sitrans F M MAG 8000 je bateriově napájený indukční vodoměr pro aplikace, kde není možné zajistit síťové napájení. Tento průtokoměr využívá osvědčený senzor MAG 5100W doplněný o bateriově napájenou elektroniku MAG 8000. Integrovaná baterie umožňuje provoz po dobu až 6 let (v případě použití externí baterie až 10 let), čímž je splněn požadavek pro použití přístroje jako fakturačního měřidla. Samozřejmostí je typové schválení a hygienický certifikát

Vlastnosti a specifikace:
  • alfanumerický displej (8 znaků + piktogramy)
  • měření průtoku kapalin s vodivostí >20 µS/cm, rychlost proudění kapaliny (0) 0,5 až 10 m/s
  • Výstupy galvanicky oddělené
  • Dva interní čítače průtoku v obou směrech, volba jedno/obou–směrného průtoku
  • Automatické nastavení nuly, posunutí „nuly“ 0 až 9,9 % z rozsahu
  • Detekce nezaplněného potrubí, chyby systému, hodiny času provozu
  • Napájení z interní 3,6 V, 33 Ah baterie s životností min. 6 let (možno dodat externí baterii 3,6 V, 66 Ah prodlužující dobu provozu až na 10 let.)
  • Vestavěný datalogger pro data i stavové veličiny
  • Krytí IP68
  • Dimenze: DN 25 až DN 600
  • Příruby: dle EN 1092-1
  • Materiál výstelky: EPDM
  • Materiál elektrod: Hastelloy
  • Přesnost: ± 0,2 %, resp. 0,4 % aktuálního průtoku (při rychlosti proudění 0,5 až 10 m/s)
  • Výstupy: 2x impulsní, pasivní, max. 35 V DC, max. 50 mA
    Podrobné informace: pošlete nám poptávku


převodníky k indukčním čidlům průtoku


Převodník Sitrans F M MAG 5000

Převodník magneticko-indukčního průtokoměru MAG 5000 je vhodný pro standardní aplikace díky snadní instalaci a ovládání. Na přání může být dodáván s HART komunikací. Přesnost měření se standardně ± 0,5% z aktuálního průtoku (při rychlosti průtoku 0,5 až 10 m/s). Stejně jako všechny převodníky řady MAGFLO je vybaven pamě´tovou jednotkou SENSORPROM, která usnadňuje parametrizaci a umožňuje výměnu převodníku bez nutnosti opětovného nastavení.

Vlastnosti a specifikace:
  • podsvětlený alfanumerický displej, 3 x 20 znaků
  • všechny vstupy a výstupy galvanicky oddělené
  • dva interní osmimístné čítače průtoku v obou směrech
  • volba jedno/obou-směrného průtoku
  • automatické nastavení nuly
  • posunutí „nuly“ 0 až 9,9 % z rozsahu
  • detekce nezaplněného potrubí
  • chyby systému
  • přepínače limitních průtoků
  • hodiny času provozu
  • přístrojová skříň z tvrzeného polyamidu (krytí IP 67) nebo provedení 19“ pro montáž do panelu (krytí IP 20/IP 66)
  • Přesnost:  0,5 % aktuálního průtoku (při rychlosti proudění 0,5 až 10 m/s)
Výstupy:
proudový 0 / 4 až 20 mA, max. 800 ohm
frekvenční / impulsní
- aktivní 24 V DC, 30 mA, > 1 kohm (10 kHz), > 125 ohm (2 Hz)
- pasivní 3 až 30 V DC, max. 110 mA, fmax 10 kHz reléový 42 V AC 2A, 24 V DC 1A
Napájení: 115 - 230 V AC, 50/60 Hz nebo 12-24 V AC/DC

Podrobné informace: pošlete nám poptávku



průtokoměrná čidla


Sensor Sitrans FM MAG 5100W

Senzor magneticko-indukčního průtokoměru pro vodárenské aplikace
 Senzor magneticko-indukčního průtokoměru MAG 5100W s patentovanou kompozitní výstelkou měřicí trubice je určený zejména pro vodárenské aplikace. Díky speciálně navrženému zúženému tvaru výstelky je dosažena vyšší přesnost měření i při nízkých průtocích, což je vhodné například pro detekci úniků.
Při instalaci senzoru je možné jeho přímé zakopání nebo trvalé zaplavení.
Typové schválení a hygienický atest umožňují použití průtokoměru pro fakturační měření i pro pitnou vodu.

Vlastnosti a specifikace:
  • dimenze DN25 až DN1200
  • materiál výstelky: EPDM, NBR (tvrdá guma)
  • materiál elektrod: Hastelloy C
  •  krytí IP 67 (IP 68 na přání)
  • teplota média: -5 až +70 °C
  • typové schválení, hygienický certifikát
Podrobné informace: pošlete nám poptávku




Senzor Sitrans F M MAG 1100

Senzor magneticko-indukčního průtokoměru MAG 1100 je vhodný pro všechna průmyslová odvětví, nejčastěji se používá v chemickém a farmaceutickém průmyslu. Celonerezové provedení zaručuje odolnost vůči agresivním médiím. Bezpřírubové (sendvičové) provedení umožňuje instalaci průtokoměru mezi různé typy přírub.

 Vlastnosti a specifikace:
  • dimenze DN2 až DN100
  • odolná výstelka (Al2O3 - keramika, PFA - Teflon)
  • materiál elektrod: platina, Hastelloy C
  • krytí IP 67 (IP 68 na přání)
  • verze Ex: ATEX EEx [ia] [ib] IIB T4-T6
  • teplota média: až +200 °C (vysokoteplotní provedení)
  • bezpřírubové provedení
Podrobné informace: pošlete nám poptávku




Senzor Sitrans F M MAG 1100 Food

Senzor magneticko-indukčního průtokoměru MAG 1100 Food je speciálně navržen pro potravinářské aplikace. Robustní celonerezová konstrukce vyhovuje standardům EHEDG. Průtokoměr je certifikován dle FDA a 3A. Samozřejmostí je celá řada adaptérů pro aseptická procesní připojení, včetně nejpoužívanějších - dle DIN 11850 a tzv. mlékárenského šroubení dle DIN 11 851.

 Vlastnosti a specifikace:
  • dimenze DN10 až DN100
  • odolná výstelka (Al2O3 - keramika, PFA - Teflon)
  • materiál elektrod: platina, Hastelloy C
  • krytí IP 67 (IP 68 na přání)
  • verze Ex: ATEX EEx [ia] [ib] IIB T4-T6
  • teplota média: až +150 °C
  • bezpřírubové provedení
  • adaptéry pro procesní připojení: DIN32676, ISO 2852, SMS 3016, BS 4825-3, aseptické připojení (TriClamp), mlékárenské šroubení (DIN 11851), ISO 2853, SS 3351, BS 4825-4...
Podrobné informace: pošlete nám poptávku




Senzor Sitrans FM MAG 3100

Senzor magneticko-indukčního průtokoměru MAG 3100 je nabízen ve velkém rozsahu světlostí, se širokou paletou materiálů výstelek a elektrod.
Materiály výstelek a měřicích elektrod jsou schopeny odolat i těm nejextrémnějším výrobním procesům.

 Vlastnosti a specifikace:
  • dimenze DN 15 až DN 2000
  • materiál výstelky: Neopren, EPDM, Ebonite, Linatex®, PTFE, Novolak
  • materiál elektrod: nerezová ocel, Hastelloy C, titan, tantal, platina
  • krytí IP 67 (IP 68 na přání)
  • verze Ex: ATEX EEx (ia/ib) IIB T4-T6 / ATEX EEx (ia/e) IIC T3-T6
  • teplota média: až +180 °C (vysokoteplotní provedení)
Podrobné informace: pošlete nám poptávku




Ultrazvukové průtokoměry


Siemens 2WR7

Ultrazvukový průtokoměr 2WR7 je průtokoměr primárně učený pro připojení ke kalorimetrickému počitadlu za účelem měření spotřeby tepla nebo chladu v soustavách s vodou. Dá se použít také jako samostatný průtokoměr. Není vhodný pro soustavy se směsí vody a glykolu. Měřič se skládá z průtokoměrné části (celokovová konstrukce) a elektronické jednotky. Tyto dva komponenty jsou oddělitelné a elektricky spojené kabelem. Průtokoměrná část je k dispozici  standardně v IP 54 volitelně pak i v IP 65.

 Vlastnosti a specifikace:
  • Nepodléhá opotřebení, jelikož je bez pohyblivých dílů
  • Měřící rozsah průtoku 1:100 podle EN 1434, celkem 1:1000
  • Libovolná poloha instalace, vodorovná nebo svislá
  • Není potřeba uklidňujících délek potrubí
  • Bateriové napájení s životností 5 nebo 9 let
  • Optické rozhraní podle EN 61107
  • Impulsní výstup
  • Automatické ukládání ročních i měsíčních hodnot ve stanovený den po dobu 36 měsíců
  • Autodiagnostika
Podrobné informace: pošlete nám poptávku




Hydrometer Sharky FS 473

Ultrazvukový průtokoměr Hydrometer SHARKY FS 473 vyniká velmi nízkou energetickou spotřebou, dlouhodobou stabilitou a možností použití v kompletu s různorodými počítadly s impulsním vstupem. Průtokoměr SHARKY  využívá statického principu měření bez pohyblivých částí, což výrazně snižuje opotřebení komponent měřiče. Dalšími vlastnostmi jsou nízké tlakové ztráty, vysoká dynamika měření, nízký rozběhový průtok, samočisticí schopnost,  netečnost vůči magnetitu v médiu.
Ultrazvukové průtokoměry jsou vhodné pro aplikace, kde je požadavek na nízkou tlakovou ztrátu,  vyšší odolnost vůči nečistotám a snadnou údržbu při provozu. Díky svým parametrům je tento měřič vhodný také pro aplikace na přívodním potrubí na primární straně systému, kde dochází k vysokému teplotnímu namáhání.
Vyrábí se v rozsahu nominálních průtoků od 0,6 do 60 m3/h ( DN 15 – DN 100).

Podrobné informace: pošlete nám poptávku



CONTROLOTRON UNIFLOW 1010 / SIEMENS SITRANS 1010 FUS

Stacionární ultrazvukový průtokoměr řady SITRANS 1010 je určen pro použití především na větších dimenzích potrubí. Jeho průtokoměrné sondy se instalují vně potrubí.

Pro instalaci průtokoměrných sond není třeba zásahu do potrubí, dá se provést i při plném provozu – bez odstávky systému – za podmínek specifikovaných v návodu měřidla a typovém protokolu. Z těchto důvodů je předurčen k měření průtoku a množství agresivních kapalin a různých chemických látek – sondy průtokoměru nepřicházejí do styku s měřeným mediem.

Použití pro homogenní kapaliny až do DN 2000 (resp. do DN 6000) a podle zvolených teplotních čidel pro teplotu povrchu potrubí až do 230°C. Přístroj se vyrábí v odolném provedení k montáži na zeď a jedno, dvou, nebo čtyřkanálovém provedení. Např. dvoukanálové provedení může za pomoci jedné vyhodnocovací jednotky s použitím dvou párů průtokoměrných čidel měřit zároveň na dvou nezávislých potrubích.

Přístroj se vyrábí také v přenosné verzi v provedení IP 68. Informace o přenosné verzi v následujícím odstavci.

Podrobné technické údaje o stacionárním provedení ke stažení zde, nebo nám pošlete poptávku.


Přenosný ultrazvukový průtokoměr UNIFLOW 1010 / SIEMENS SITRANS 1010 FUP

SITRANS FUP / UNIFLOW 1010 P - přenosný ultrazvukový průtokoměr pro měření průtoku a diagnostiku bez zásahu do potrubí. Měří na dimenzích až do cca DN 6000 mm (6m), homogenní kapaliny.
Vodotěsné odolné provedení (IP 68), konfigurace sestavy přístroje a příslušenství na míru dle potřeb zákazníka.

Podrobné technické údaje ke stažení zde, nebo nám pošlete poptávku.

Také si u nás můžete objednat diagnostické měření průtoku


formou jednorázové služby.


Bližší informace zde, nebo nám pošlete poptávku.
